锯齿型螺纹3°-30°直径与螺距系列 GBT13576.2

1主题内容与适用范围
本标准规定了公称直径10至640mm,牙型符合GB/T 13576.1的锯齿形螺纹直径与螺距系列．
本标准适用于一般用途的锯齿形螺纹．
2引用标准
GB/T 13576.1锯齿形(30,300)螺纹牙型
3直径与螺距系列

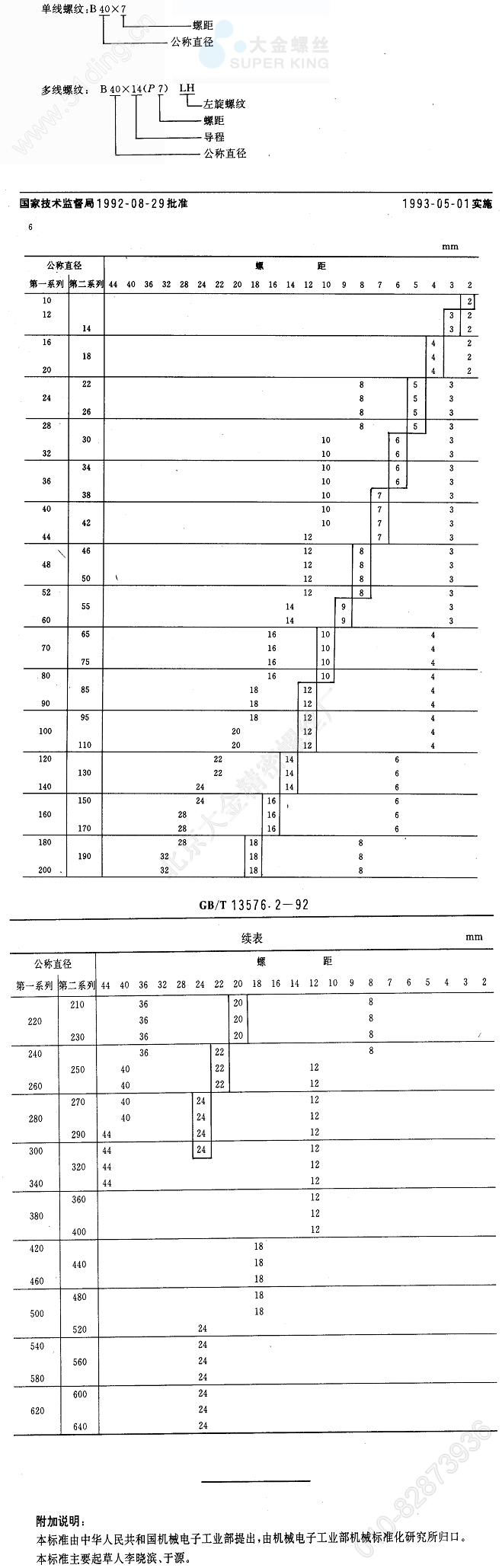

直径与螺距系列按表的规定．
4直径与螺距的选择
4.1应优先选择第一系列的直径。
4.2在每个直径所对应的诸螺距中应优先选择粗黑框内的螺距
4.3特殊需要时，允许选用表中邻近直径所对应的螺距。
5螺纹代号
5.1符合GB/T 13576.1标准的锯齿形螺纹用-B-表示。
5.2单线螺纹的尺寸规格用“公称直径X螺距，，表示；多线螺纹的尺寸规格用“公称直径X导程(P螺
距）即表示，单位均为mm．
5.3当螺纹为左旋时，需在尺寸规格之后加注“LH"，右旋不注出。
5.4示例
　
